| SYA2F0系列斜轴式轴向定量泵型号说明 |
| SYA2F0斜轴式轴向定量型泵，具有以下特点：
1、适用于开式回路的静液压驱动
2、适用于行走机械或工业领域
3、输出流量与驱动转速和排量成正比
4、多种规格可与每个实际驱动相匹配
5、很好的功率/重量比
6、结构紧凑、经济
7、最佳容积效率
8、带柱塞环的一体柱塞设计 |
SYA2F0系列斜轴式轴向定量泵
√：可优先供货
/：不可供货
|
| 1、 |
邵阳液压 |
| 2、 |
轴向柱塞元件压
A2F：斜轴式结构，定量 |
| 3、 |
工作方式
0：泵，开式回路 |
| 4、 |
规格排量
10,12,16,23,28,32,45,56,63,80,90,107,125,160,180,200,250 ml/r |
| 5、 |
系列
6 |
| 6、 |
标号
1 |
| 7、 |
旋转方向（从轴端看）
R：顺时针
L：逆时针 |
| 8、 |
密封
P：丁腈橡胶密封NBR
N：丁腈橡胶密封NBR，轴端用氟橡胶FKM
V：氟橡胶FKM |
| 9、 |
轴伸
| 轴伸 |
10 |
12 |
16 |
28 |
32 |
45 |
56 |
63 |
80 |
90 |
107 |
125 |
160 |
180 |
200 |
250 |
|
| 花键轴DIN5480 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
A |
| 平键轴DIN6885 |
√ |
√ |
√ |
√ |
√ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
B |
|
| 10、 |
安装法兰
| |
10 |
12 |
16 |
28 |
32 |
45 |
56 |
63 |
80 |
90 |
107 |
125 |
160 |
180 |
200 |
250 |
|
| ISO 4孔 |
√ |
√ |
√ |
√ |
√ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
B |
|
| 10、 |
工作油口：公制固定螺纹
| |
10 |
12 |
16 |
28 |
32 |
45 |
56 |
63 |
80 |
90 |
107 |
125 |
160 |
180 |
200 |
250 |
|
A(B)SSE，在侧面；S SAE，在后面
|
/ |
/ |
/ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
05 |
A(B)螺纹，在侧面；S螺纹，在后面
|
√ |
√ |
√ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
06 |
√：可优先供货
/：不可供货 |
SY-A2F0（10-23）系列数据值：

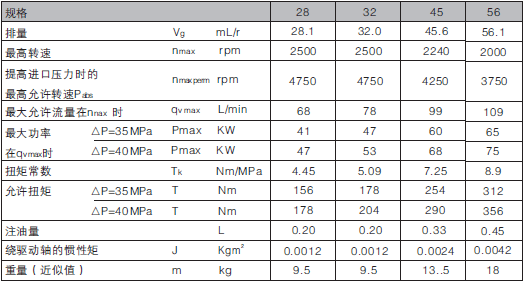

SY-A2F0（28-56）系列数据值：

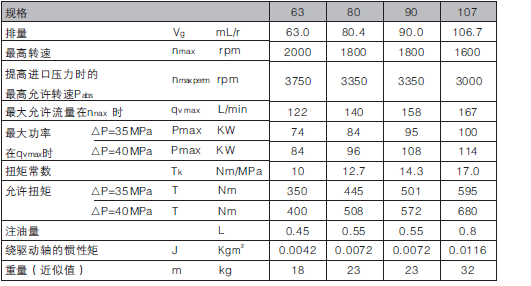

SY-A2F0（63-107）系列数据值：

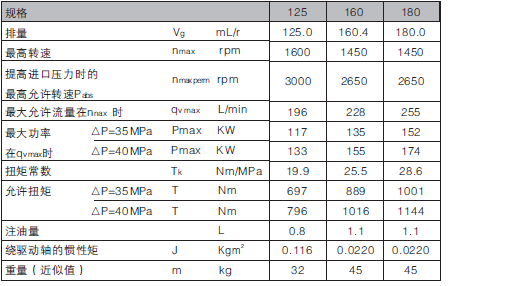

SY-A2F0（125-180）系列数据值：
 |
|
